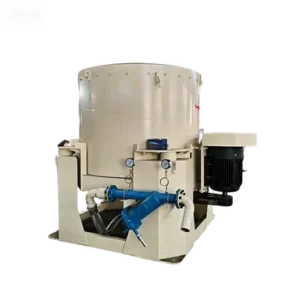

Il concentratore centrifugo (noto anche come separatore centrifugo o canale centrifugo) è un dispositivo avanzato di concentrazione per gravità che sfrutta la forza centrifuga per potenziare il processo di separazione per gravità. Il principio fondamentale si basa sul fatto che, all’interno di un tamburo (o cono) rotante ad alta velocità,
Il concentratore centrifugo (noto anche come separatore centrifugo o canale centrifugo) è un dispositivo avanzato di concentrazione per gravità che sfrutta la forza centrifuga per intensificare il processo di separazione per gravità. Il principio fondamentale è che all’interno di un tamburo (o cono) rotante ad alta velocità si genera un potente campo di forza centrifuga (da decine a centinaia di volte l’accelerazione di gravità), che fa sì che le particelle di diversa densità si depositino a velocità molto diverse: le particelle ad alta densità si depositano molto più rapidamente rispetto ai minerali leggeri, consentendo così una separazione efficiente.
L’avvento dei concentratori centrifughi ha risolto con successo il problema industriale del recupero efficace delle particelle fini. Sono ampiamente utilizzati per il recupero di oro, argento, stagno, tungsteno, manganese, ferro, titanio, terre rare e molti altri elementi, e sono particolarmente efficaci per le particelle fini difficili da recuperare con le apparecchiature a gravità convenzionali (come i tavoli vibranti e gli sluice). Rispetto ai concentratori a gravità convenzionali, i concentratori centrifughi offrono una produttività molto maggiore (circa 10 volte quella di uno sluice automatico), un ingombro ridotto e un elevato grado di automazione.
I concentratori centrifughi funzionano senza reagenti chimici, il che li rende una soluzione ecologica ed efficiente per la lavorazione dei minerali.
Il processo di separazione in un concentratore centrifugo avviene all’interno di un tamburo (o cono) che ruota rapidamente. La polpa viene immessa nel tamburo rotante e, nel campo di forza centrifuga, le particelle di diversa densità subiscono forze centrifughe diverse:
A differenza della normale separazione per gravità, la concentrazione centrifuga utilizza forza centrifuga anziché gravità come forza di separazione dominante, aumentando notevolmente la velocità effettiva di sedimentazione delle particelle fini e riducendo in modo significativo il tempo di separazione.
Alcuni concentratori avanzati (come quelli dei tipi STL e Knelson) sono inoltre dotati di un sistema di ricircolo dell'acqua – degli ugelli ad alta pressione situati sul fondo del tamburo iniettano periodicamente acqua di controlavaggio per creare un letto fluido. Le funzioni dell'acqua di controlavaggio sono:
Il processo di separazione consiste in genere in di tipo batch: alimentazione → decantazione → interruzione dell'alimentazione → scarico del controlavaggio. Ogni ciclo dura 3–8 minuti. Il concentrato (strato arricchito) viene espulso dall'acqua di controlavaggio nel canale di scarico del concentrato, mentre gli sterili (minerali leggeri) vengono scaricati continuamente dalla bocca di scarico degli sterili.
I concentratori centrifughi possono essere classificati in vari modi:
| Tipo | Caratteristiche | Modelli rappresentativi |
|---|---|---|
| Centrifuga orizzontale | Tamburo disposto orizzontalmente; ingombro ridotto, elevata capacità produttiva | Serie SLon, serie JXL |
| Centrifuga verticale | Tamburo disposto verticalmente; struttura compatta, adatta alla lavorazione dei concentrati | Serie STL |
| Tipo | Caratteristiche | Modelli rappresentativi |
|---|---|---|
| Scarica di spegnimento | Dopo la separazione, la macchina viene arrestata e il concentrato viene scaricato manualmente o meccanicamente | Piccole centrifughe tradizionali |
| Scarico continuo | Il concentrato viene scaricato automaticamente durante il funzionamento; elevato livello di automazione | Serie STL, modelli completamente automatici |
| Tipo | Caratteristiche | Modelli rappresentativi |
|---|---|---|
| Concentratore centrifugo a film | Sfrutta la forza centrifuga per migliorare la separazione del film; adatto alle particelle fini | Serie SLon |
| Concentratore centrifugo a camicia d’acqua (a letto fluidizzato) | Dotato di un sistema di acqua di controlavaggio per la formazione di un letto fluidizzato; elevato rapporto di arricchimento | Serie STL, tipo Knelson |
| Concentratore centrifugo a campo di forza combinato | Combina la forza centrifuga e il controlavaggio pulsante; eccellenti prestazioni anti-intasamento | Tipo STL20 |
| Tipo | Applicazione |
|---|---|
| Laboratorio / piccolo concentratore | Prove di lavorazione dei minerali, miniere su piccola scala |
| Concentratore industriale | Produzione industriale su larga scala |
Il concentratore centrifugo con camicia d’acqua STL deriva dalla tecnologia australiana del concentratore d’oro Knelson. Sin dalla sua introduzione in Cina nel 1985, è stato oggetto di continui miglioramenti e innovazioni. Questa serie è indicata principalmente per il recupero dell’oro libero da mineri alluvionali, da mineri filoniani e da mineri polimetallici, nonché per la separazione dell’oro libero dai concentrati di flottazione. È inoltre altamente efficace per il recupero di mineri fini di tantalio-niobio e di particelle fini di stagno.
Indicatori chiave di prestazione:
Parametri tecnici della serie STL:
| Modello | Portata (T/h) | Potenza (kW) | Dimensioni del mangime (mm) | Densità di alimentazione (%) | Acqua di controlavaggio (t/h) | Produzione di concentrato (kg/ciclo) | Velocità del tamburo (giri al minuto) | Pressione dell'acqua (MPa) | Peso (t) |
|---|---|---|---|---|---|---|---|---|---|
| STL‑20 | 1-3 | — | 0-4 | 0-50 | 6-8 | 10-20 | 600 | 0.05 | 0.5 |
| STL-30 | 2-7 | 3 | 0-4 | 0-50 | 6-8 | 10-20 | 600 | 0.05 | 0.5 |
| STL‑60 | 15-30 | 7.5 | 0-5 | 20-30 | 15-30 | 30-40 | 460 | 0.16 | 1.3 |
| STL‑80 | 40-60 | 11 | 0-6 | 0-50 | 25-35 | 60-70 | 400 | 0.18 | 1.8 |
| STL‑100 | 80-100 | 18.5 | 0-6 | 0-50 | 50-70 | 70-80 | 360 | 0.2 | 2.8 |
Parametri supplementari per STL-60:
Parametri dettagliati per STL20:
Il concentratore centrifugo SLon sfrutta la forza centrifuga per migliorare la separazione a film, aumentando in modo significativo la produttività e abbassando il limite minimo di recupero delle particelle. È adatto al recupero di particelle fini di metalli ferrosi, non ferrosi e metalli rari preziosi, nonché al recupero di particelle metalliche fini da vari residui minerari.
Vantaggi principali:
Parametri tecnici della serie SLon:
| Parametro | SLon‑400 | SLon‑800 | SLon‑1600 | SLon‑2400 | SLon‑2800 |
|---|---|---|---|---|---|
| Diametro del tamburo (mm) | Φ400 | Φ800 | Φ1600 | Φ2400 | Φ2800 |
| Velocità del tamburo (giri al minuto) | 0-1000 | 0-680 | 105-280 | 105-250 | 105-250 |
| Dimensioni del mangime (mm) | -0,074 (90% supera 200#) | -0,074 (90% supera 200#) | -0,074 (90% supera 200#) | -0,074 (90% supera 200#) | -0,074 (90% supera 200#) |
| Densità di alimentazione (%) | 5-20 | 10-30 | 15-40 | 15-40 | 15-40 |
| Portata di minerale secco (t/h) | 0,01-0,02 | 0,5–0,7 | 2.0 | 3,0–3,5 | 4,0–4,5 |
| Potenza del motoriduttore (kW) | 1.5 | 4 | 11 | 22 | 37 |
| Pressione dell'acqua di lavaggio (MPa) | 0,2–0,3 | 0,4–0,6 | 0,4–0,6 | 0,4–0,6 | 0,4–0,6 |
| Pressione dell'aria compressa (MPa) | / | 0,4–0,6 | 0,4–0,6 | 0,4–0,6 | 0,4–0,6 |
| Consumo d'acqua (m³/h) | 0,3–0,5 | 2,0–4,0 | 5,0–7,0 | 13,0–15,0 | 18,0–20,0 |
| Peso dell'unità principale (t) | 0.45 | 1.5 | 4.5 | 12 | 16 |
| Dimensioni dell'unità principale (mm) | 750×860×1990 | 1800×1400×2400 | 2900×1900×3500 | 3700×2300×4200 | 5400×3000×5500 |
Il concentratore centrifugo JXL è un nuovo tipo di concentratore a gravità per particelle fini, che sfrutta le differenze di densità tra le particelle e la forza centrifuga per migliorare la separazione a film. È adatto al recupero di particelle fini di metalli ferrosi, non ferrosi e metalli preziosi rari, nonché al recupero di metalli fini dagli sterili e al trattamento di minerali di scarto e minerali refrattari.
Caratteristiche principali:
Parametri tecnici della serie JXL:
| Parametro | LZJXL‑400 | LZJXL-1600 | LZJXL-2400 |
|---|---|---|---|
| Diametro del tamburo (mm) | 400 | 1600 | 2400 |
| Velocità del tamburo (giri al minuto) | 400–1000 | 105-280 | 105-250 |
| Dimensione del mangime | 80% con passaggio di 0,074 mm (200#) | 80% con passaggio di 0,074 mm (200#) | 80% con passaggio di 0,074 mm (200#) |
| Densità di alimentazione (%) | 5-20 | 15-40 | 15-40 |
| Portata di minerale secco (t/h) | 0,01-0,02 | 2,0–2,5 | 3,5–4,0 |
| Potenza (kW) | 1.5 | 11 | 22 |
| Pressione dell'acqua di lavaggio (MPa) | 0,2–0,3 | 0,4–0,6 | 0,4–0,6 |
| Consumo d'acqua (m³/h) | 0,3–0,5 | — | — |
Il concentratore centrifugo completamente automatico presenta una struttura composita costituita da un “tamburo conico a doppio stadio + acqua di controlavaggio dinamico” e integra un sistema di controllo intelligente PLC per il funzionamento continuo senza personale.
Parametri principali (TH‑ZL120 a titolo di esempio):
Vantaggi principali:
I concentratori centrifughi sono estremamente efficaci nel trattamento dei fanghi fini, con un recupero della frazione di dimensioni comprese tra 37 e 19 μm che raggiunge circa il 90%. Il limite di recupero della serie JXL è di soli 0,031 mm, mentre il modello completamente automatico è in grado di recuperare particelle ultrafini fino a 3 μm.
Sfruttando la forza centrifuga per potenziare la separazione per gravità, si riduce il tempo di separazione e la produttività è circa 10 volte superiore a quella delle canalette automatiche. La capacità delle singole unità varia da 0,01 t/h per i modelli da laboratorio a oltre 100 t/h per quelle industriali, coprendo una gamma estremamente ampia.
La serie STL raggiunge rapporti di arricchimento compresi tra 1.000 e 3.000 volte, con una resa di concentrato molto ridotta (0,02%–0,10%). La serie SLon presenta un rapporto di arricchimento superiore rispetto agli canali di gravità planari.
Il sistema di controllo intelligente basato su PLC monitora in tempo reale la velocità, la velocità di avanzamento, la pressione di controlavaggio, ecc., e regola automaticamente il ciclo di separazione. Un solo operatore è in grado di gestire da 5 a 8 unità, riducendo i costi operativi del 40%.
I tamburi/coni sono rivestiti con leghe ad alto contenuto di cromo, acciaio ad alto contenuto di manganese o rivestimenti compositi in carburo di tungsteno, con una durata di oltre 5 anni.
| Scenario | Descrizione |
|---|---|
| Sgrossatura/pulizia del minerale grezzo | Oro filoniano, oro alluvionale, minerali di stagno-tungsteno e altri minerali di metalli non ferrosi |
| Rielaborazione degli sterili | Residui di flottazione, vecchi bacini di decantazione per lo sfruttamento di risorse secondarie |
| Recupero di minerale a basso tenore | Minerali a basso tenore con Sn ≥ 0,1%, WO₃ ≥ 0,05% |
| Trattamento delle scorie di fusione | Rifiuti minerari vari e minerali refrattari |
| Vantaggio | Descrizione |
|---|---|
| ✅ Recupero efficiente delle particelle fini | Limite di recupero ridotto a 3 μm; recupero della frazione 37-19 μm fino a 90% |
| ✅ Recupero estremamente elevato | Oro alluvionale >95%; oro da filoni e oro libero >98% |
| ✅ Rapporto di arricchimento estremamente elevato | Da 1.000 a 3.000 volte; resa in concentrato molto ridotta |
| ✅ Elevata capacità di elaborazione | Circa 10 volte quella delle paratoie automatiche; portate da 0,01 a >100 t/h |
| ✅ A basso consumo energetico ed ecologico | Nessun reagente; 50%‑60% consuma meno energia rispetto ai tavoli agitatori |
| ✅ Elevato livello di automazione | Controllo intelligente tramite PLC; un solo operatore può gestire da 5 a 8 unità |
| ✅ Resistente all’usura e durevole | Rivestimenti ad alto contenuto di cromo / carburo di tungsteno; durata >5 anni |
| ✅ Gamma completa di modelli | Serie completa: STL, SLon, JXL, completamente automatiche, ecc. |
In quanto concentratore centrifugo avanzato di ultima generazione, il concentratore centrifugo ha rivoluzionato completamente l'economia del recupero delle particelle fini grazie ai suoi eccezionali vantaggi, quali efficace recupero delle particelle fini, elevato rapporto di arricchimento, elevata produttività, efficienza energetica e rispetto dell'ambiente. Dalla ricerca di laboratorio ai concentratori su larga scala, dall’oro alluvionale ai minerali polimetallici complessi come il tungsteno-stagno-tantalio-niobio, dai minerali primari al ritrattamento dei vecchi sterili, il concentratore centrifugo è diventato un’unità chiave indispensabile nei moderni schemi di lavorazione dei minerali. Grazie alla continua integrazione di automazione e intelligenza, i concentratori centrifughi continuano ad evolversi verso maggiore efficienza, minore consumo energetico e controllo più intelligente, fornendo un solido supporto tecnico per uno sfruttamento efficiente e completo delle risorse minerarie.
