A мельница Raymond (также называемый Роликовая мельница «Рэймонд» или маятниковая вальцовая мельница) — это мельница для тонкого измельчения, предназначенная для переработки минералов в мелкий порошок. В отличие от шаровой мельницы, в которой в качестве измельчающих тел используются стальные шары, в мельнице Реймонда применяются измельчительные валки, прижимающиеся к измельчительному кольцу для измельчения материалов.

Он широко используется для шлифования:

• Известняк
• Кальцит
• Доломит
• Барит
• Гипс
• Мрамор
• Бентонит
• Каолин
• Тальк
• Уголь

Основные компоненты Мельница Раймонда

1. Бункер

Функция

• Хранит сырье
• Обеспечивает непрерывную подачу сырья в мельницу

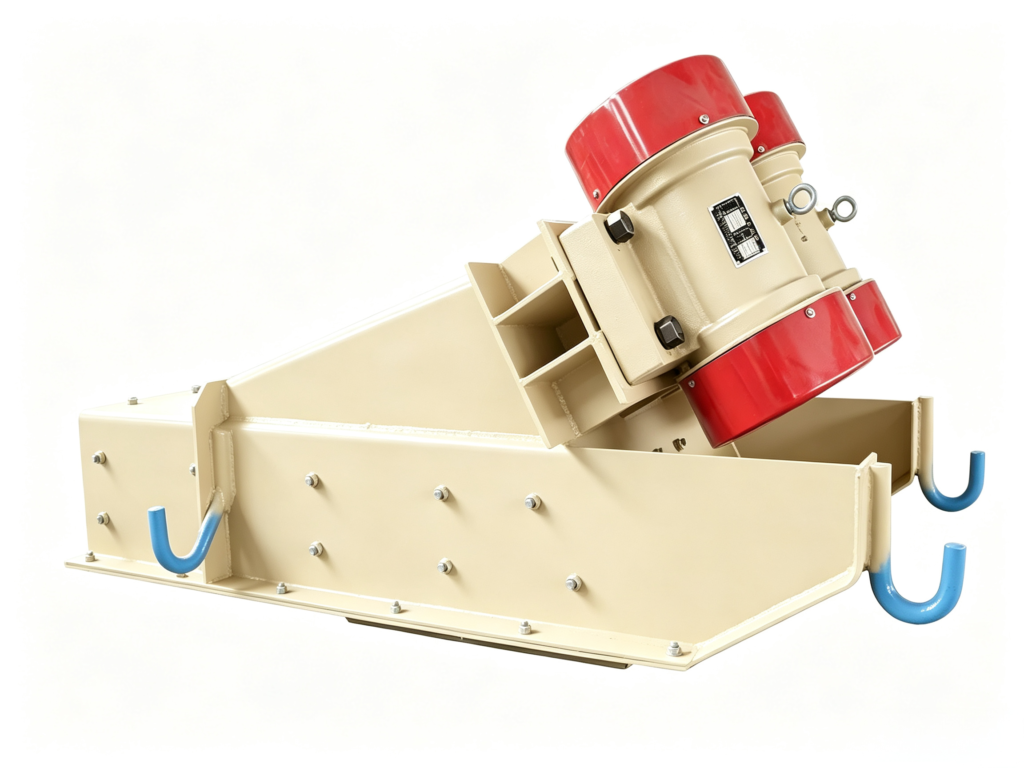

2. Подающий механизм

Функция

• Подаёт материал с постоянной скоростью
• Предотвращает перегрузку
• Обеспечивает стабильное производство

3. Шлифовальное кольцо

Функция

• Закреплено внутри шлифовальной камеры
• Обеспечивает поверхность, о которую ролики измельчают материал

Материал

• Сталь с высоким содержанием марганца
• Износостойкая легированная сталь

4. Шлифовальные валки

Функция

• Вращаться вокруг главного вала
• Прижмите к шлифовальному кольцу
• Измельчение минералов путем сжатия и трения

Как правило, мельница Раймонда имеет 3–6 валиков.

5. Главный вал

Функция

Главный вал передает мощность от двигателя к дробильным валам.

Двигатель
   ↓
Редуктор
   ↓
Главный вал
   ↓
Измельчительные валки

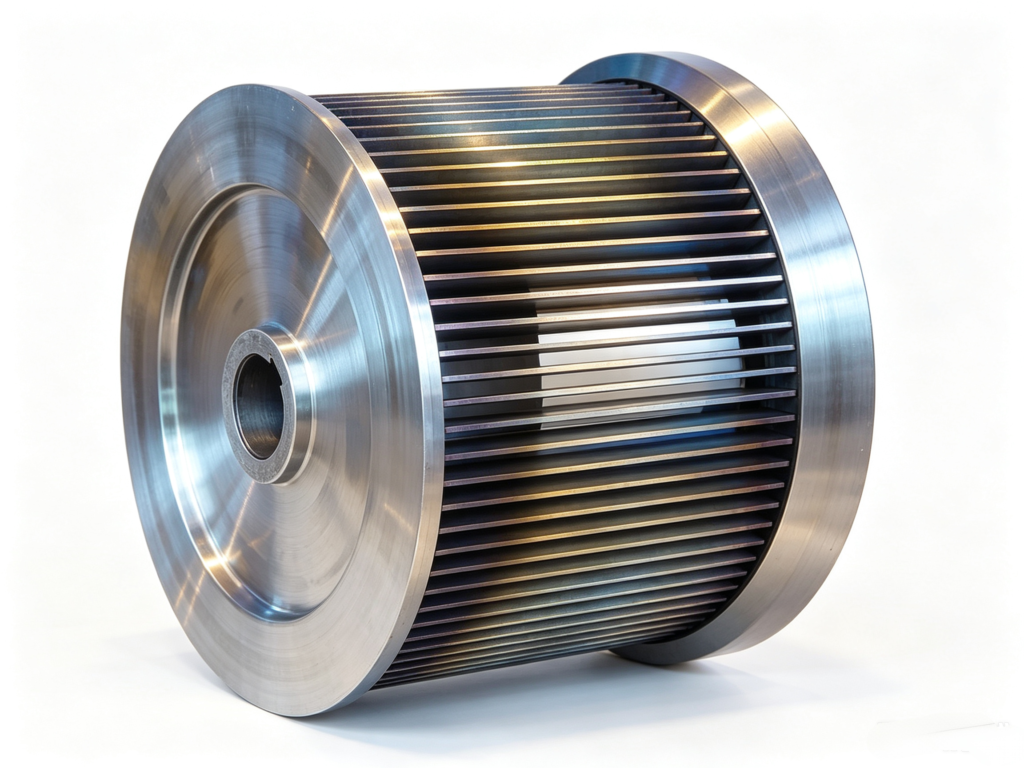

6. Классификатор

Классификатор разделяет частицы по размеру.

Функция

Классификатор выделяет:

• Мелкий порошок → отправлен на сбор
• Крупные частицы → возвращаются для дальнейшего измельчения

Это позволяет шлифование в замкнутом цикле.

7. Вентилятор (воздуходувка)

Функция

• Обеспечивает поток воздуха
• Переносит мелкий порошок вверх
• Помогает в классификации
• Отводит тепло

8. Циклонный коллектор

Функция

Отделяет порошок от воздушного потока.

Воздух + порошок
 ↓
 Циклон
  ↙ ↘
Порошок  Чистый воздух

9. Пылесборник

Функция

• Улавливает оставшуюся мелкую пыль
• Предотвращает загрязнение окружающей среды
• Повышает коэффициент извлечения порошка

Как работает мельница Raymond?

Шаг 1: Подача материала

Сырье поступает через бункер и дозатор.

Сырье
 ↓
    Бункер
 ↓
    Подающий механизм

Шаг 2: Процесс измельчения

Двигатель приводит в движение главный вал.

Ролики вращаются вокруг вала и прижимаются к шлифовальному кольцу.

Материал измельчается между:

• Шлифовальные валки
• Шлифовальное кольцо

Шлифование осуществляется следующими способами:

• Сжатие
• Трение

Шаг 3: Воздушный поток поднимает порошок

Вентилятор нагнетает воздух вверх через камеру измельчения.

Мелкие частицы поднимаются в направлении классификатора.

Шаг 4: Классификация

Классификатор разделяет частицы по размеру.

Классификатор
   ↓
Мелкий порошок
   ↓
Циклон

Крупный порошок
 ↓
Возврат на измельчение

Шаг 5: Сбор порошка

Мелкий порошок поступает в циклонный коллектор.

Готовая продукция отгружается для:

• Упаковка
• Хранение
• Дальнейшая обработка

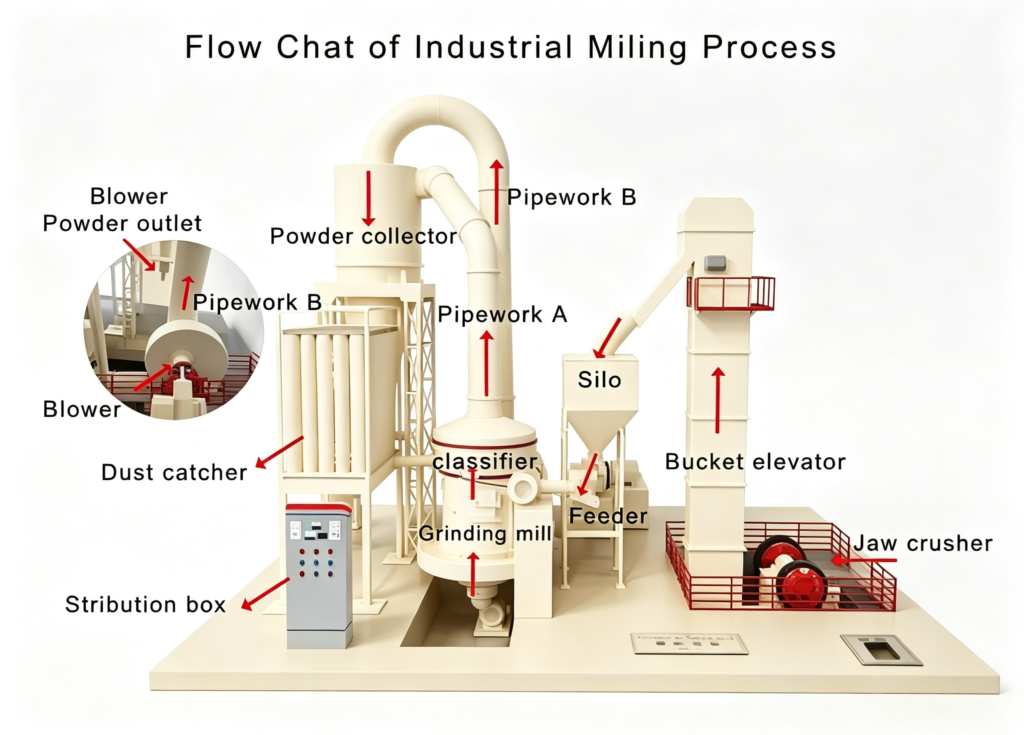

Полная технологическая схема работы мельницы Реймонда

Сырье
↓
Щековая дробилка
↓
Ковшовый элеватор
↓
Бункер для хранения
↓
Подающий механизм
↓
Мельница Раймонда
↓
Классификатор
↓
Циклонный коллектор
↓
Пылесборник
↓
Готовый порошок
