Введение

Мельница Raymond, также известная как валковая мельница Raymond, является одним из видов шлифовального оборудования, широко используемого в таких отраслях, как горнодобывающая промышленность, металлургия, химическое машиностроение, производство строительных материалов и обработка порошка. Она предназначена для измельчения негорючих и невзрывоопасных материалов с твердостью по Моосу ниже 7 и содержанием влаги менее 6%, получая тонкий порошок от 80 до 400 меш (или даже мельче в некоторых моделях).

Мельница Raymond названа в честь ее изобретателя, Раймонда Бартлетта Сноу (RBS), и на протяжении более чем столетия постоянно совершенствовалась. Сегодня она остается одной из самых распространенных и универсальных фрезерных машин для среднего и крупного производства порошка.

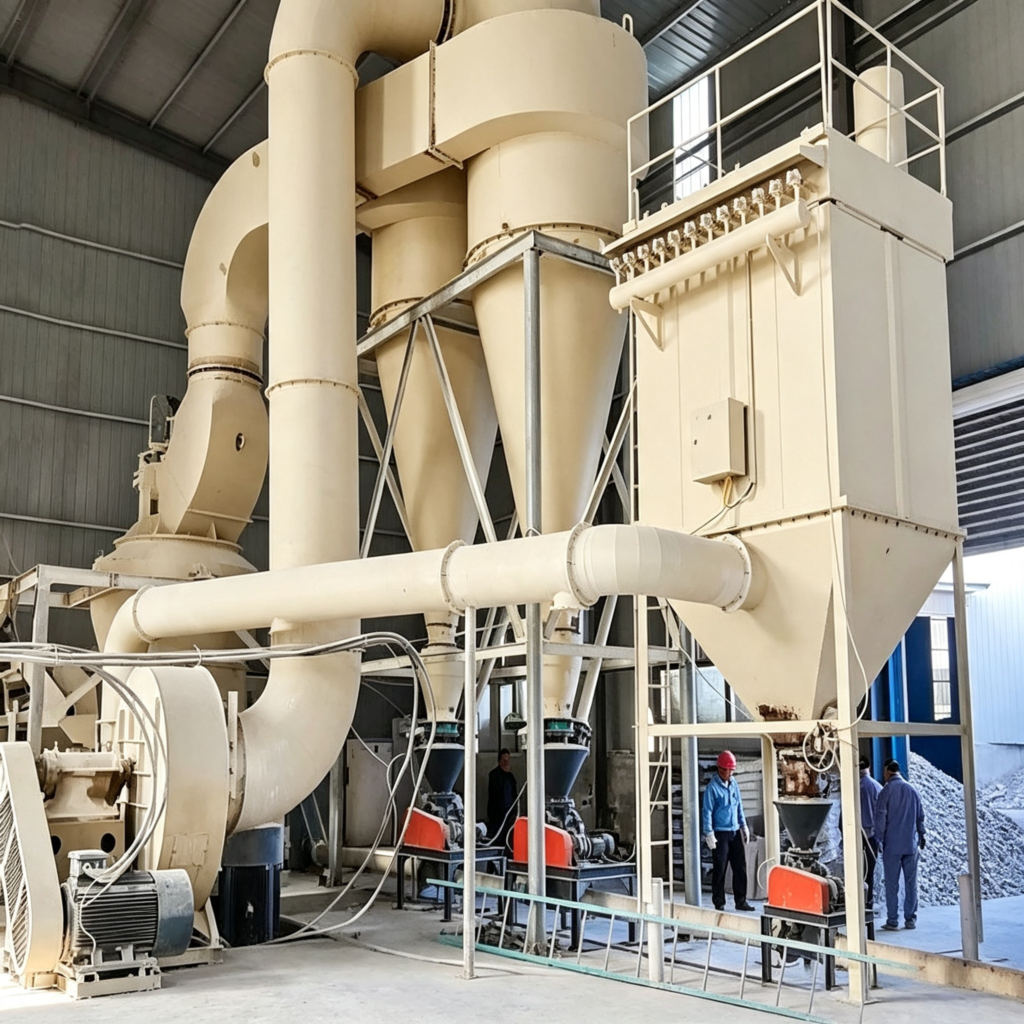

Основная структура Мельница Раймонда

Типичная мельница Raymond состоит из следующих основных компонентов:

1. Основной блок (размольная камера) - Содержит шлифовальные валики, шлифовальное кольцо, лопату и раму для отвеса.
2. Классификатор (анализатор) - Расположена в верхней части основного блока; отделяет мелкий порошок от крупных частиц.
3. Вентилятор (воздуходувка) - Обеспечивает циркуляцию воздуха для транспортировки и классификации материалов.
4. Циклонный коллектор - Собирает готовый порошок из воздушного потока.
5. Импульсный рукавный фильтр (или рукавный дом) - Улавливает остаточную мелкодисперсную пыль, чтобы соответствовать экологическим нормам выбросов.
6. Система кормления - Включает дробилку, ковшовый элеватор, вибрационный или шнековый питатель.
7. Трубопроводы и воздуховоды для возврата воздуха - Соединяет вентилятор, мельницу и коллектор в замкнутую или разомкнутую цепь.

Как работает мельница Raymond?

Принцип работы мельницы Raymond можно описать несколькими последовательными стадиями: дробление, подача, измельчение, классификация, сбор и (в системах замкнутого цикла) возврат крупного материала для повторного измельчения.

1. Дробление и подача

Сырье (например, известняк, кальцит, барит, гипс или бентонит) сначала измельчается щековой или молотковой дробилкой до размера ≤30-35 мм (в зависимости от модели мельницы). Затем измельченный материал поднимается ковшовым элеватором и непрерывно, равномерно и количественно подается в камеру измельчения с помощью вибрационного или шнекового питателя.

2. Шлифование - действие роликовых колец

Внутри основной камеры измельчения несколько мелющих валков (обычно 3-5, но в больших мельницах их может быть 4 и более) подвешены на раме. Рама вращается вокруг вертикального центрального вала, приводимого в движение главным двигателем. При вращении валков центробежная сила отбрасывает их наружу к неподвижному размольному кольцу.

• Процесс измельчения: Материал, попавший между вальцами и кольцом, измельчается и перемалывается под действием высокого давления. Одновременно лопатки, установленные в нижней части рамы, зачерпывают материал и выбрасывают его в зону измельчения, обеспечивая эффективное использование поверхности измельчения.
• Сушка (по желанию): Если сырье содержит влагу (в некоторых вариантах до 20%), горячий воздух может подаваться из нижней части мельницы. Горячий воздух поднимается через зону измельчения, высушивая материал в процессе измельчения. Такая возможность “синхронной сушки” устраняет необходимость в отдельной сушилке.

3. Воздушный поток и классификация

После измельчения тонкий порошок попадает в восходящий поток воздуха, создаваемый вентилятором. Воздушный поток переносит порошок в классификатор (также называемый анализатором), расположенный в верхней части основного блока.

• Как работает классификатор: Классификатор состоит из вращающейся турбины или набора неподвижных лопастей. Регулируя скорость вращения, можно точно контролировать точку отсечения (размер частиц). Частицы мельче заданного размера проходят через классификатор и вместе с потоком воздуха попадают в систему сбора. Крупные частицы возвращаются в камеру измельчения для повторного прохождения.
• Работа по замкнутому циклу: В стандартной мельнице Raymond с замкнутым циклом грубый материал возвращается в зону измельчения под действием силы тяжести, образуя циркулирующую загрузку. При этом происходит многократное измельчение материала до тех пор, пока он не станет достаточно тонким для прохождения классификатора, что обеспечивает очень равномерный гранулометрический состав готовой продукции.

4. Сбор готового порошка

Тонкий порошок, выходящий из классификатора, попадает в циклонный коллектор (или в серию параллельных циклонных коллекторов для крупных мельниц). Внутри циклона вращающийся поток воздуха прижимает порошок к стенке, где он теряет скорость и попадает в разгрузочный клапан, выходящий в виде готового продукта. Затем очищенный воздух поступает в импульсный рукавный фильтр (baghouse), где улавливается оставшаяся сверхтонкая пыль. Готовый отработанный воздух выбрасывается в атмосферу, обычно с концентрацией выбросов ≤10 мг/м³, что соответствует строгим экологическим нормам.

5. Рециркуляция воздуха (замкнутый контур)

Большинство Мельницы Raymond работать в закрытый воздушный контур. После того как воздух проходит через циклон и рукавный фильтр, он втягивается обратно в вентилятор и рециркулирует в камеру измельчения. Это снижает выброс пыли и экономит энергию. Только небольшая часть воздуха выводится наружу для поддержания небольшого отрицательного давления внутри системы.

6. Вариация разомкнутой цепи для теплочувствительных материалов

Для термочувствительных или легковоспламеняющихся материалов, таких как технический углерод, активированный уголь или сера, следует использовать мельница Raymond с открытым контуром используется. В системе с открытым контуром нет ни классификатора, ни обратной трубы. Материал измельчается за один проход и сразу же выгружается. Это сокращает время пребывания материала в помольной камере, минимизирует повышение температуры и устраняет риск переизмельчения или возгорания. Мельницы Raymond с открытым контуром часто оснащаются функциями инертизации азота и взрывозащиты.

Основные технические параметры (типичный диапазон)

Приложения

Мельницы Raymond используются для обработки широкого спектра материалов, включая:

• Неметаллические минералы: Известняк, кальцит, мрамор, барит, гипс, тальк, каолин, бентонит, доломит, полевой шпат, кварц, графит, слюда и др.
• Цемент и строительство: цементная мука, шлак, угольная пыль, глина, летучая зола.
• Химические и промышленные наполнители: диоксид титана, технический углерод, активированный уголь, порошок серы, красный оксид железа и др.
• Побочные продукты металлургии: стальной шлак, водный шлак, марганцевая руда, хромовая руда.

Преимущества Мельница Раймонда

• Постоянная работа - Принцип измельчения с помощью катящихся колец обеспечивает низкий уровень вибрации и шума.
• Высокая эффективность - Встроенный классификатор обеспечивает точный контроль размера частиц.
• Низкое потребление энергии - По сравнению с шаровыми мельницами, мельницы Raymond потребляют на 30-40% меньше энергии для получения одинаковой тонкости помола.
• Компактная площадь - Вертикальное расположение экономит пространство.
• Простое обслуживание - Ролики и кольца можно заменить без демонтажа всей машины.

Ограничения

• Не подходит для очень твердых материалов (Мооса >7) или материалов с высокой влажностью (>20%).
• В замкнутых контурах длительное время пребывания может привести к повышению температуры, что проблематично для термочувствительных материалов.
• Модели с открытым контуром жертвуют некоторой однородностью продукта ради безопасности.

Заключение

Мельница Raymond - это проверенное временем измельчительное оборудование, которое превращает грубые материалы в тонкий порошок с помощью валково-кольцевого механизма дробления в сочетании с воздушной классификацией. Возможность работы в замкнутом или открытом цикле, а также мобильные, малогабаритные и крупногабаритные конфигурации делают эту мельницу одной из самых адаптируемых в отрасли переработки порошка. Если вы производите наполнители для пластмасс, красок, цементных добавок или специальных химикатов, мельница Raymond предлагает надежное и энергоэффективное решение.
