A шаровая мельница является разновидностью шлифовальный станок используется в горно-обогатительной промышленности для измельчения дробленой руды до состояния очень мелкого порошка. Это одно из важнейших устройств на горно-обогатительных комбинатах, поскольку оно подготавливает руду к процессы разделения минералов например:
Проще говоря:
A шаровая мельница представляет собой вращающийся цилиндрический барабан, заполненный измельчающими элементами (стальными шариками), который дробит и измельчает руду за счет ударов и абразивного воздействия.
Типичная технологическая схема переработки полезных ископаемых:
Рудная руда
↓
Щековая дробилка
↓
Конусная дробилка
↓
Шаровая мельница
↓
Классификация (гидроциклон)
↓
Разделение минералов
↓

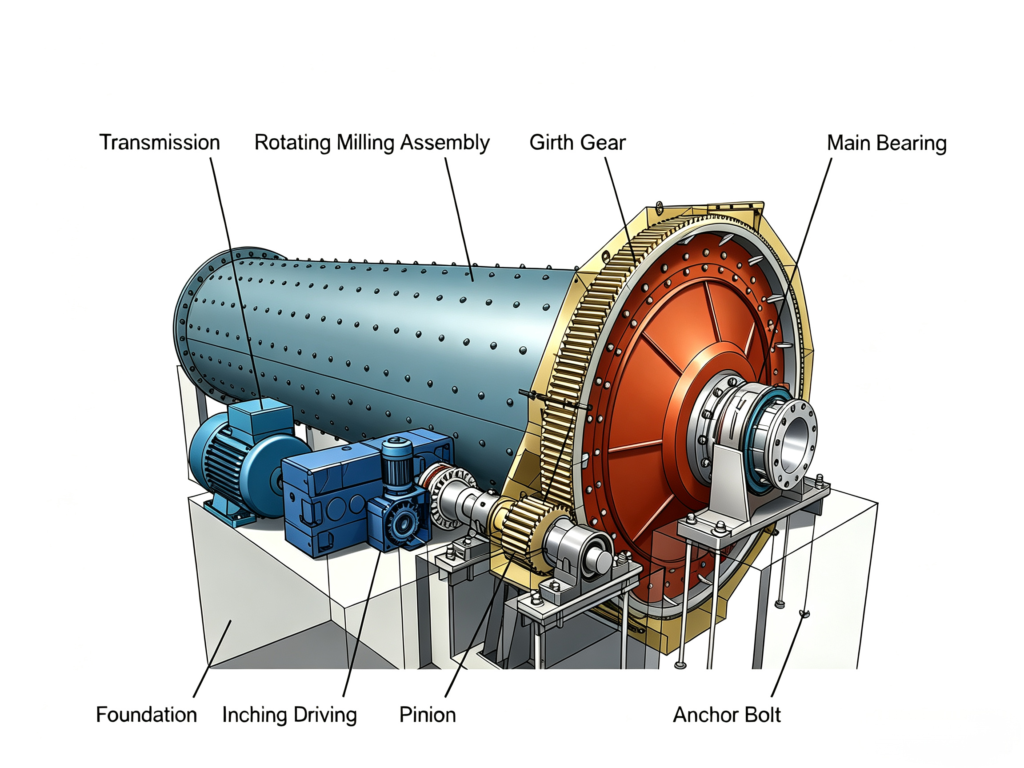

КонцентратШаровая мельница состоит из нескольких основных частей:
Корпус является основным вращающимся элементом.
Характеристики:
Типовые размеры:
Пример:
Диаметр × Длина
3,0 м × 4,5 мРазмеры крупных шаровых мельниц для горнодобывающей промышленности могут превышать:
Внутри мельницы находятся тысячи стальных шариков.
Распространенные размеры:
Материалы:
Их цель:
Внутренняя поверхность корпуса защищена вкладышами.
Функции:
Они предотвращают износ стального корпуса.
Особые формы вкладышей поднимают шлифовальные шарики вверх.
Распространенные типы облицовки:
Примеры:
Гладкая вставка
────────────
Вставка с подъемником
/\/\/\/\/\Двигатель обеспечивает крутящий момент.
Конструкция привода:
Двигатель
↓
Редуктор
↓
Шестерня-шестерня
↓
Большая кольцевая шестерня
↓
Вращение шаровой мельницыКрупные заводы могут использовать:
Руда поступает через загрузочный конец.
Этот фид обычно содержит:
Пример:
Руда + вода
↓
Загрузочный желоб
↓
Шаровая мельницаПосле измельчения суспензия выходит из мельницы.
Типы:
Система слива управляет:
Принцип работы основан на следующем:
Измельчённая руда поступает во вращающийся барабан.
Пример:
Перед шлифованием:
Частицы руды:
50 мм
20 мм
10 ммДвигатель приводит в движение корпус.
Типичная скорость:
60–80% критической скоростиКритическая скорость — это скорость, при которой шары прилипают к стенке под действием центробежной силы.
По мере вращения оболочки:
Мячи поднимаются
●
●
●
----------------
| |
| Мельница |
| |
----------------Направляющие поднимают шарики вверх.
Когда шары достигают определённой высоты, они падают.
Они наткнулись на руду:
Стальной шарик
↓
КАМЕНЬ
↓
ОсколкиЭто основной механизм для грубого измельчения.
В то же время частицы трутся друг о друга:
В результате получается мелкий порошок.
Пример:
До:
Частица кварца
50 ммПосле:
Мелкий порошок
75 микронКрупные шары падают и разбивают крупные частицы.
Идеально подходит для:
Частицы трутся друг о друга.
Идеально подходит для:
Частицы зажаты между шариками.
Наиболее широко применяется в горно-обогатительной промышленности.
Процесс:
Руда + вода + шарики
↓
СуспензияПреимущества:
✅ Повышенная эффективность измельчения
✅ Меньше пыли
✅ Более эффективное высвобождение минералов
✅ Подходит для флотации и выщелачивания
Используется для:
Процесс:
Руда + шарики
↓
Сухой порошокИспользуется для:
Характеристики:
Общее назначение:
Характеристики:
Общее назначение:
Слишком медленно:
→ шарики катятся без ударов
Слишком быстро:
→ шарики прилипают к стене
Оптимальный вариант:
65–75% — критическая скоростьКоличество шаров внутри мельницы.
Типичный пример:
30–45% по объему станаСлишком мало:
Слишком много:
Типичный корм:
<25 ммпосле измельчения.
Типичные результаты:
| Заявка | Размер изделия |
|---|---|
| Грубое измельчение | 200–300 мкм |
| Обычное измельчение минералов | 75–150 мкм |
| Мелкое измельчение | <45 мкм |
Распространенное растение «золото»:
Золотая руда
↓
Щековая дробилка
↓
Конусная дробилка
↓
Шаровая мельница
↓
Гидроциклон
↓
Гравитационное обогащение / Флотация
↓
Золотой концентратШаровая мельница извлекает золото, отделяя его от:
Пример:
Перед шлифованием:
Кварцевая порода
████████
●
Золото, заключённое внутриПосле шлифования:
Мелкая суспензия
● Частицы золота
+ частицы кварцаПосле этого можно извлечь выделенное золото.
✅ Высокая производительность по измельчению
✅ Надежная работа
✅ Подходит для твердых минералов
✅ Обеспечивает однородный размер частиц
✅ Работает как в условиях влажной, так и сухой среды
✅ Может работать в непрерывном режиме
❌ Высокое энергопотребление
❌ Большая занимаемая площадь оборудования
❌ Требует регулярной замены вкладыша
❌ Затраты на стальные шарики
❌ Не подходит для очень мелкого измельчения
| Особенность | Шаровая мельница | Мельница с мокрой камерой |
|---|---|---|
| Измельчающие тела | Стальные шарики | Тяжелые ролики |
| Вместимость | Высокий | Низкий–средний |
| Действие шлифования | Ударная нагрузка + истирание | Сжатие + сдвиг |
| Размер изделия | Тонче | Средне-мелкий |
| Крупные горнодобывающие предприятия | Отлично | Ограниченный |
| Небольшие золотые растения | Возможно | Очень распространенное явление |
