Os revestimentos de um moinho de bolas são geralmente fixados à superfície interna do invólucro com parafusos, mas no compartimento de moagem fina também podem ser instalados em padrão de tijolos (entrelaçado). No caso dos revestimentos em padrão de tijolos, de modo geral, eles raramente são desmontados, a menos que estejam desgastados e precisem ser substituídos. Isso gera um inconveniente considerável quando a grelha de descarga do moinho precisa ser substituída, especialmente nos casos em que os revestimentos do compartimento de moagem fina ainda estão em boas condições e não precisam ser substituídos, mas a grelha de descarga está severamente desgastada e deve ser substituída. Isso porque, para substituir a grelha de descarga, os revestimentos do compartimento de moagem fina devem ser removidos primeiro, e essa remoção acarreta três problemas: primeiro, os revestimentos de tijolos, após longo período de impacto e pressão exercidos pelos meios de moagem e pelo material dentro do moinho, sofrem tanto expansão térmica quanto deformação a frio, resultando em muitas “bordas entrelaçadas” entre os revestimentos, o que torna a desmontagem trabalhosa; segundo, os revestimentos removidos, tendo se deformado em diferentes graus, formam “encaixes individuais” entre revestimentos adjacentes, tornando a reinstalação difícil ou até mesmo impossível; em terceiro lugar, como os revestimentos são dispostos em zigue-zague, a desmontagem deve começar do início (no diafragma do moinho) e seguir até o fim, exigindo que todo o conjunto de revestimentos seja removido, o que envolve uma grande quantidade de trabalho de desmontagem e remontagem, prolonga o tempo de inatividade e afeta a disponibilidade do equipamento.

Para resolver essa dificuldade, Shen Dongping desenvolveu um método simples para substituir a placa da grelha de descarga sem desmontar os revestimentos de tijolos. Tomando como exemplo um moinho de φ2,2 m, o procedimento é descrito em detalhes a seguir.

(1) Análise da situação

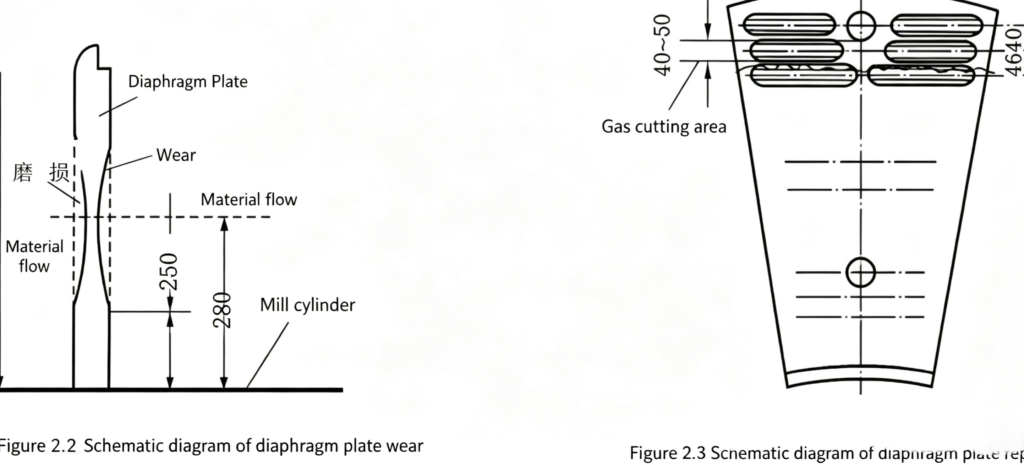

① A placa da grelha de descarga, o diafragma e os revestimentos da cabeça do moinho no interior do moinho apresentam diferentes graus de desgaste em diferentes diâmetros; conforme mostrado na Figura 2.2, o desgaste é menor na extremidade próxima ao invólucro do moinho.

② A placa da grade de descarga está instalada na extremidade de descarga do moinho, no compartimento de moagem fina. A força de impacto axial exercida pelos meios de moagem não é grande, e a parte traseira da placa da grade de descarga é apoiada pelas barras de elevação; portanto, o momento fletor exercido sobre a placa da grade de descarga é insignificante.

③ A placa da grelha de descarga é fabricada principalmente em ZGMn13, um aço comum de baixa resistência com boa soldabilidade. Após a soldagem, o desempenho do metal da zona de solda não é inferior ao do metal-base.

(2) Procedimento operacional

Cada placa da grelha de descarga possui dois parafusos de fixação. Em um ponto situado a cerca de 40–50 mm do parafuso, próximo à parede interna do invólucro e na direção do centro de rotação do invólucro, utilize o corte a gás para abrir a placa da grelha (Figura 2.3). Remova a placa de grelha antiga e, em seguida, use-a como molde para traçar o contorno em uma nova placa de grelha. Utilize o corte a gás para cortar a nova placa de grelha no tamanho adequado, prepare um pequeno chanfro e selecione eletrodos de soldagem adequados e a corrente correta da máquina de solda para a soldagem.

(3) Benefícios

A utilização desse método para substituir um conjunto de placas da grelha de descarga de um moinho de φ2,2 m × 6,5 m levou apenas 10 horas para três trabalhadores, economizando mão de obra, tempo e esforço. Além disso, evitou o problema de não ser possível reinstalar os revestimentos do compartimento fino após sua remoção. As placas da grade de descarga substituídas por esse método vêm operando com segurança há vários anos, com bons resultados.

(4) Precauções

Como as novas placas de grelha são cortadas usando as antigas como modelos, e as posições de corte em cada placa de grelha antiga podem variar, é essencial manter uma correspondência exata entre as placas de grelha antigas e as novas. Durante a instalação, é preciso prestar atenção ao encaixe individual de cada placa de grelha.
